Digital Potentiometer Module [ X9C104 ] – وحدة المقاومة الرقمية

Description

Digital Potentiometer Module [ X9C104 ]

وحدة المقاومة الرقمية

 الوصف

وحدة المقاومة الرقمية X9C104 عبارة عن موديول صغير يحتوي على مقاومة متغيرة رقمية يمكن التحكم بها عبر المايكروكنترولر مثل Arduino. تحتوي على 100 خطوة (Taps) وتُستخدم لضبط الجهد أو التيار بطريقة برمجية بدون الحاجة لتغيير المقاومة يدوياً. مفيدة جداً في المشاريع التي تتطلب تعديل الإشارة أو التحكم بالصوت، أو التعديل على خصائص الدائرة أثناء التشغيل.

 المواصفات الفنية

الشريحة المستخدمة: X9C104

نطاق المقاومة: 100 كيلو أوم

عدد الخطوات: 100 خطوة

الجهد التشغيلي: 5 فولت (مثالي مع Arduino)

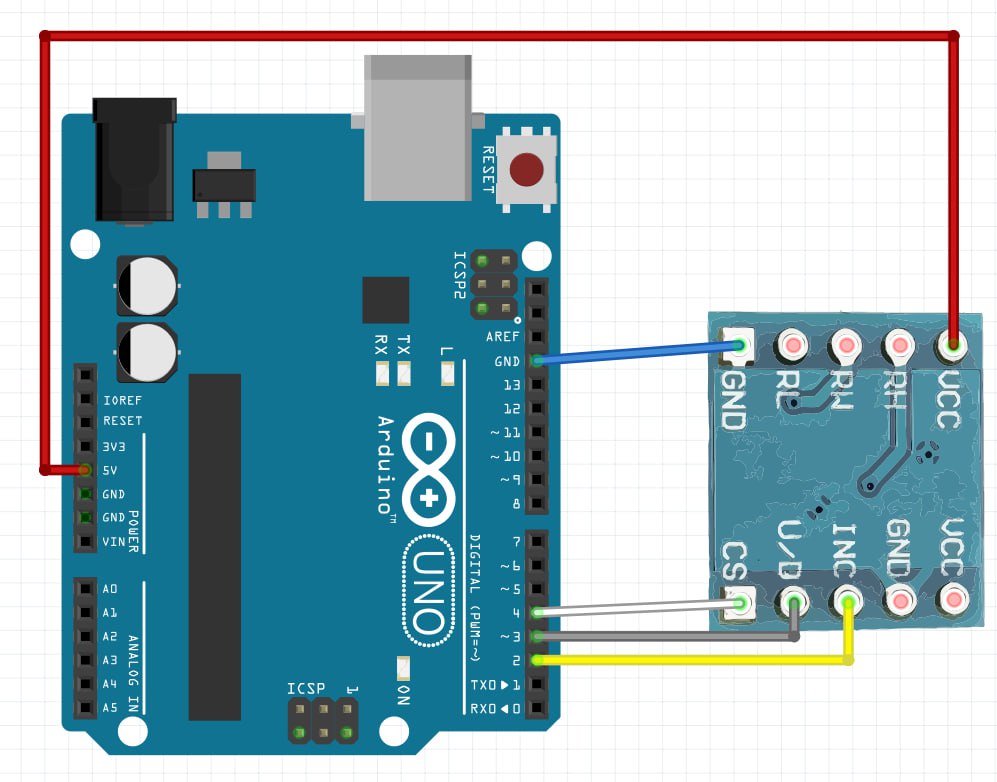

واجهة التحكم: 3 أسلاك (INC, U/D, CS)

حفظ آخر وضع للمقاومة عند انقطاع الكهرباء (Non-volatile)

خصائص المنتج

Logic supply voltage: 5 V

Supply voltage resistors: ± 5 V

Maximum current resistance: 4.4 m

Power dissipation: 10 mW

Resistance: 100 k

Resistance accuracy: 20%.

كود بسيط للتشغيل

pastebin.com/raw/9qVzAtSP

روباط اضافية

Datasheet
