LED Traffic Light Module [5V] – مجسم إشارة مرور ليد صغيرة

Description

LED Traffic Light Module [5V]
مجسم إشارة مرور ليد صغيرة

نبذة مختصرة عن المنتج:

هي وحدة محاكاة لإشارات المرور الضوئية تعمل بجهد 5 فولت، تحتوي على 3 ألوان أساسية (أحمر، أصفر، أخضر) مع إمكانية التحكم في توقيت كل لون. مثالية لمشاريع المحاكاة التعليمية وتعلم أساسيات البرمجة والتحكم الإلكتروني.
تعمل الوحدة بجهد 5 فولت، مما يجعلها متوافقة مع معظم لوحات التطوير مثل Arduino وRaspberry Pi. وهي مزودة بمقاومات داخلية تحد من التيار، مما يتيح استخدامها مباشرة بدون مكونات إضافية.

المواصفات الفنية الأساسية:

جهد التشغيل: 5V DC

نوع المصابيح: LED (أحمر، أصفر، أخضر)

عدد الأرجل: 4 أطراف (أرضي + 3 إشارات للتحكم)

المقاومات: مدمجة (لا حاجة لمقاومات خارجية)

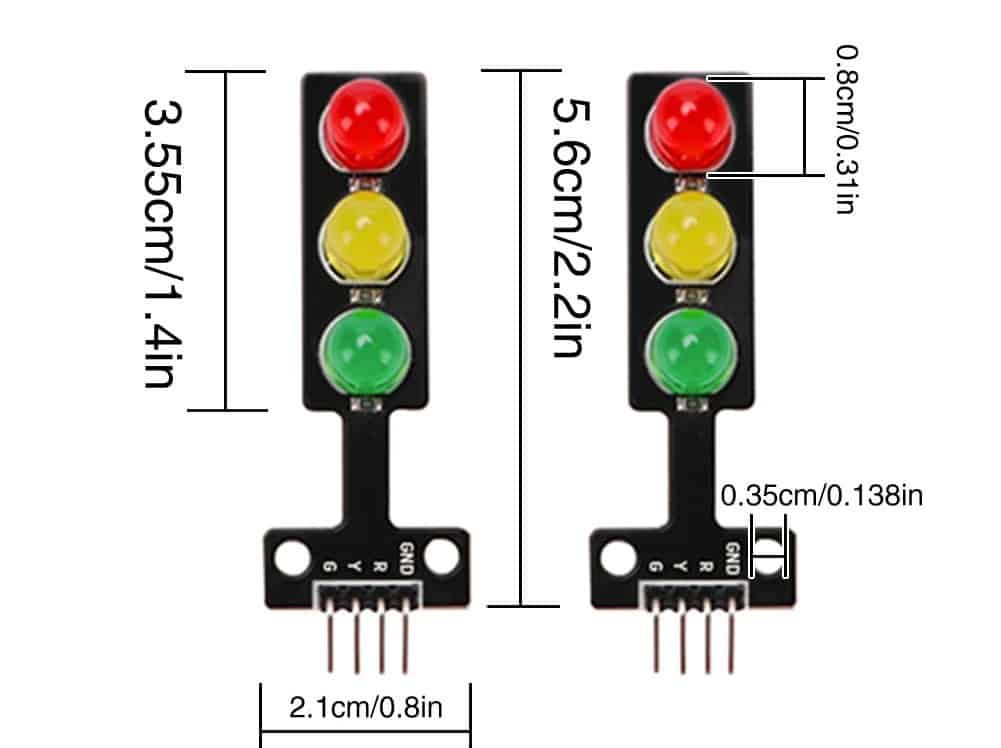

الأبعاد: صغيرة الحجم – سهلة التركيب على لوحات التجارب

الاستخدام: تعليمي، مشاريع روبوت، التحكم بالإشارات، مشاريع أردوينو

التيار: ~20mA لكل LED

نوع التوصيل: Common Cathode (كاثود مشترك)

 مخطط الأرجل:

GND – الأرضي

R – إشارة التحكم في الـ LED الأحمر

Y – إشارة التحكم في الـ LED الأصفر

G – إشارة التحكم في الـ LED الأخضر

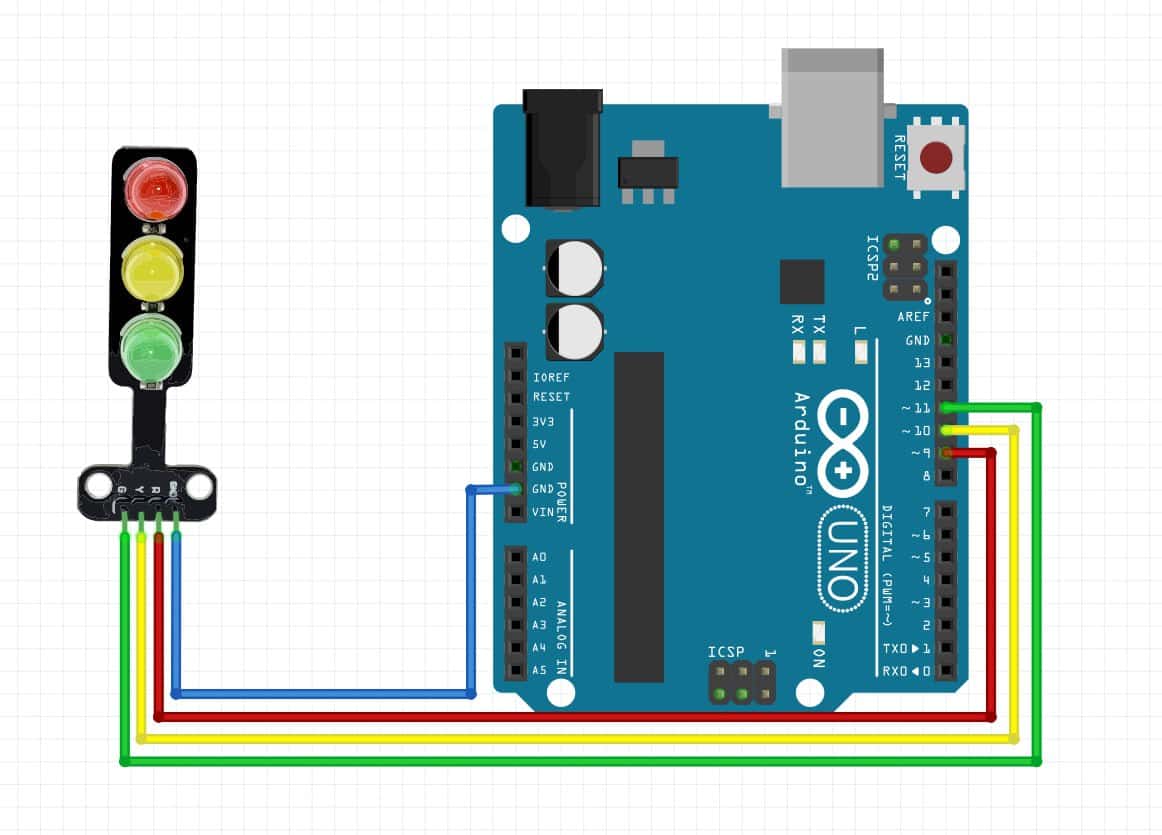

كود تشغيل أساسي مع Arduino:
https://pastebin.com/raw/eGQZsDMm
