Magnetic Reed Sensor with Potentiometer – حساس مغناطيسي

Description

Magnetic Reed Sensor with Potentiometer
حساس مغناطيسي رييد  مع مقاومة متغيرة لضبط الحساسية

 الوصف

حساس الرييد المغناطيسي هو وحدة إلكترونية تُستخدم للكشف عن وجود مجال مغناطيسي قريب باستخدام مفتاح رييد مدمج (Reed Switch). عند تقريب مغناطيس من الحساس، يُغلق المفتاح ويُرسل إشارة رقمية (HIGH أو LOW) إلى المتحكم مثل أردوينو.

يحتوي هذا النموذج على مقاومة متغيرة (Potentiometer) يمكن استخدامها لضبط حساسية الكشف، ومؤشر LED يوضح حالة التشغيل. يُستخدم في أنظمة الأمان، وأبواب الغرف، وأجهزة كشف فتح الأبواب والنوافذ، والمشاريع التعليمية.

 المواصفات الفنية

نوع الإشارة: رقمية / وتناظري

جهد التشغيل: 3.3V – 5V

مؤشر LED: نعم (يُضيء عند الكشف عن مغناطيس)

مفتاح رييد: يُغلق عند اقتراب مغناطيس

مقاومة متغيرة: لضبط الحساسية

الأطراف: 4 أطراف (VCC – GND – A0 – D0)

الاستجابة: فورية عند اقتراب أو ابتعاد المغناطيس

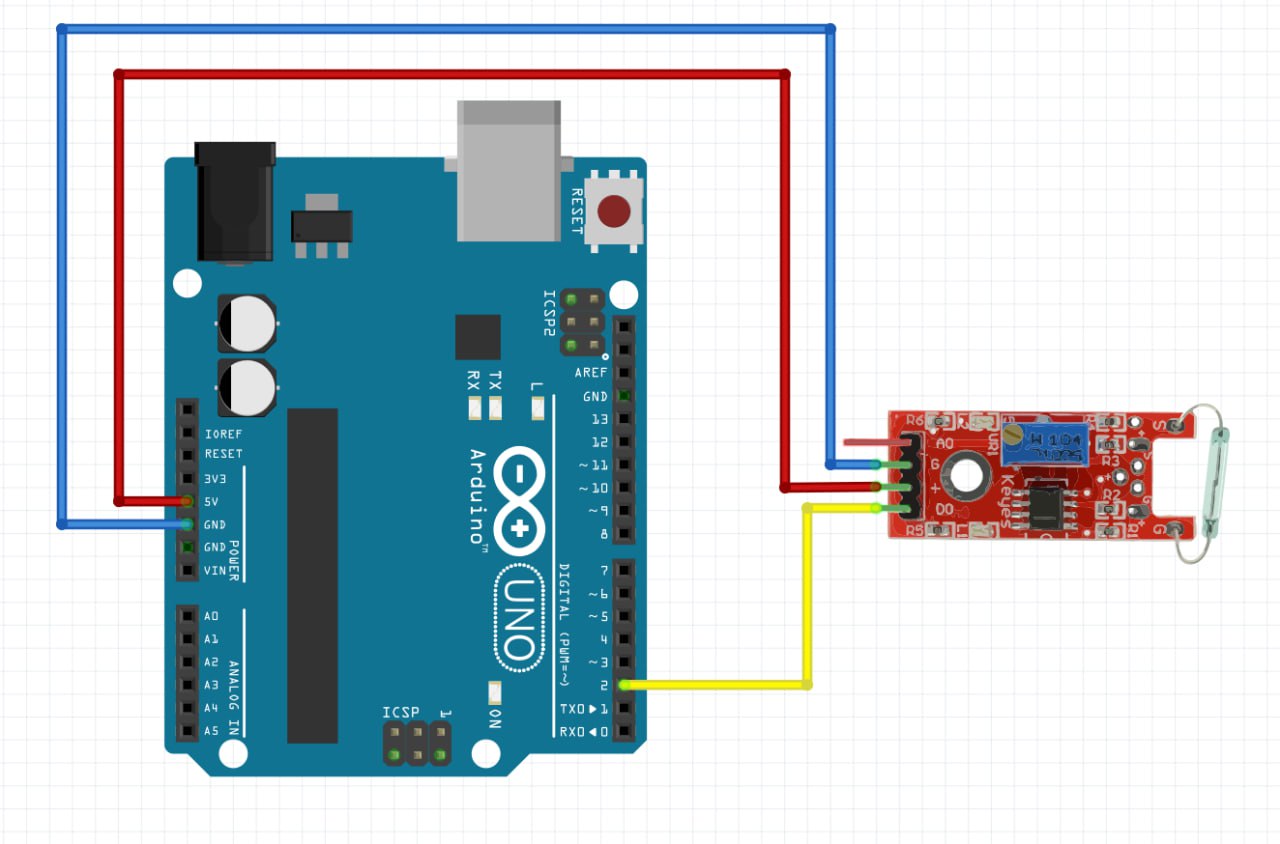

كود بسيط للتشغيل

https://pastebin.com/raw/2QzxsC9H
