Bluetooth Module [HC-05] [6-pin]- شريحة بلوتوث

Description

Bluetooth Module (HC-05) 6-pin
HC-05 قطعة بلوتوث

وحدة بلوتوث HC-05 للتحكم اللاسلكي (6 أرجل) – تعمل فقط مع أجهزة Android

📦 الوصف:

وحدة HC-05 Bluetooth هي وحدة اتصال لاسلكي شائعة جدًا تُستخدم لربط المتحكمات مثل Arduino بالأجهزة الذكية التي تعمل بنظام Android. تدعم بروتوكول Serial Communication (UART) وتُستخدم للتحكم في الروبوتات، الإضاءة، أو نقل البيانات عن بعد.

الوحدة تدعم نمط Master/Slave، وتأتي بإصدار 6 أرجل تشمل منفذ “KEY” للدخول إلى وضع البرمجة (AT mode).

⚠️ لا تدعم الاتصال بأجهزة iOS بسبب استخدام بروتوكول Bluetooth 2.0 (Classic).

⚙️ المواصفات الفنية:

النوع: HC-05 Bluetooth 2.0 (Classic)

عدد الأرجل: 6 (VCC, GND, TXD, RXD, STATE, KEY)

الجهد التشغيلي: 3.6V – 6V (يوصل بـ 5V مباشرة)

مستوى الإشارة التسلسلية: 3.3V (يُفضل استخدام مقاوم تقسيط للـ RXD)

التردد: 2.4GHz

المدى: حتى 10 أمتار

الواجهة: UART (تسلسلي)

سرعة البيانات: 9600 افتراضيًا

الوضع الافتراضي: Slave Mode

متوافق مع: Android فقط

🧰 الاستخدامات:

التحكم في الروبوتات عبر الهاتف

تشغيل الأضواء أو الأجهزة عن بُعد

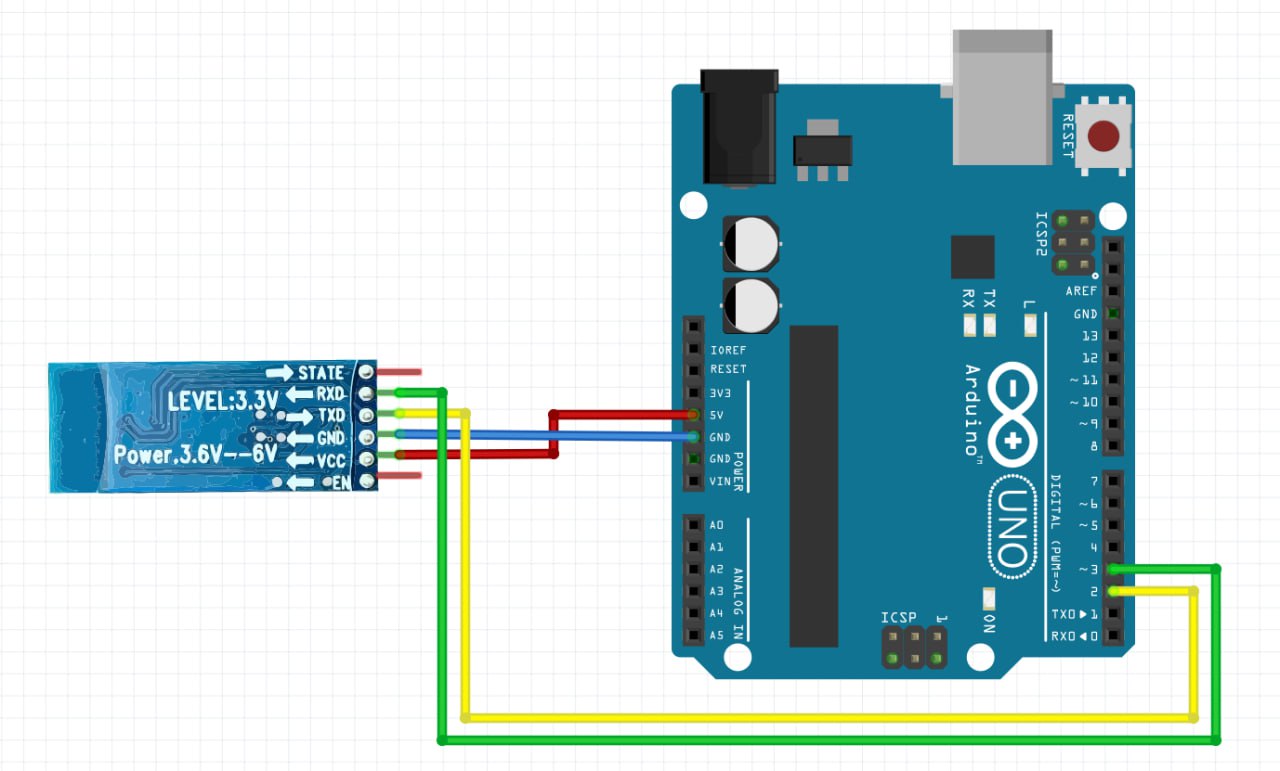

إرسال واستقبال البيانات من Arduino

مشاريع المنزل الذكي

💡 كود Arduino بسيط (إرسال/استقبال): https://pastebin.com/raw/xNYMy5m0

معلومات اضافية :

 قطعة بلوتوث HC-05 هي وحدة Bluetooth SPP (بروتوكول المنفذ التسلسلي) سهلة الاستخدام ، مصممة لإعداد اتصال تسلسلي لاسلكي بين أي جهاز يحتوي على شريحة اتصال بلوتوث.

جهد التشغيل 3.3 فولت حتى 5 فولت  لمنفذ VCC.
تيار التشغيل 30mA
يدعم سرعات الإتصال 9600,19200,38400,57600,115200,230400,460800

معلومات اضافية

Datasheet

Datasheet with code
