[HC-SR501] PIR Motion Detector Sensor – حساس الحركة

Description

حساس الحركة
PIR Motion Detector Sensor

نبذة مختصرة عن الحساس :

(PIR Motion Detector Sensor)
(Passive Infrared sensor)
(حساس الحركة)

حساس الكشف عن الحركة بالأشعة تحت الحمراء السلبية (PIR Motion Detector Sensor HC-SR501) هو جهاز إلكتروني يستخدم لتحديد وجود حركة عن طريق الكشف عن الأشعة تحت الحمراء المنبعثة من الأجسام الحية (مثل البشر أو الحيوانات). يعتمد الحساس على تغير مستويات الأشعة تحت الحمراء في مجال رؤيته، وعند اكتشاف حركة، يرسل إشارة كهربائية.
القطعه تستشعر وجود حركه بالقرب منها لمسافه من 3  الى 7 متر وتقوم طريقة عمله على استشعار الحرارة الصادرة من اجسام الكائنات الحية والتي تكون على شكل موجات تحت الحمراء ،اضيفت له قبه بلاستيكيه لزياده انتشار الموجات ويستشعر وجود الحركه بزاويه مقدارها 110 درجه.

المميزات:

حساسية عالية: يمكنه الكشف عن الحركة بدقة في نطاق واسع.

مدى كشف واسع: يصل مدى الكشف إلى 7 أمتار مع زاوية كشف تصل إلى 110 درجة.

التعديل: يحتوي على مقياسين لتعديل حساسية الكشف ومدة الإشارة بعد الكشف عن الحركة.

جهد تشغيل: يعمل بجهد 5V إلى 12V، مما يجعله متوافقًا مع معظم الأنظمة الإلكترونية.

نوع الخرج: رقمي (Digital) – يخرج إشارة HIGH عند الكشف عن حركة، وإشارة LOW عند عدم وجود حركة.

التطبيقات:

أنظمة الإنذار: يستخدم في أنظمة الأمان للكشف عن الحركة غير المرغوب فيها.

الإضاءة التلقائية: لتشغيل الأضواء عند اكتشاف حركة.

أنظمة التوفير الطاقي: في الأماكن التي تحتاج إلى تشغيل الأجهزة فقط عند وجود أشخاص.

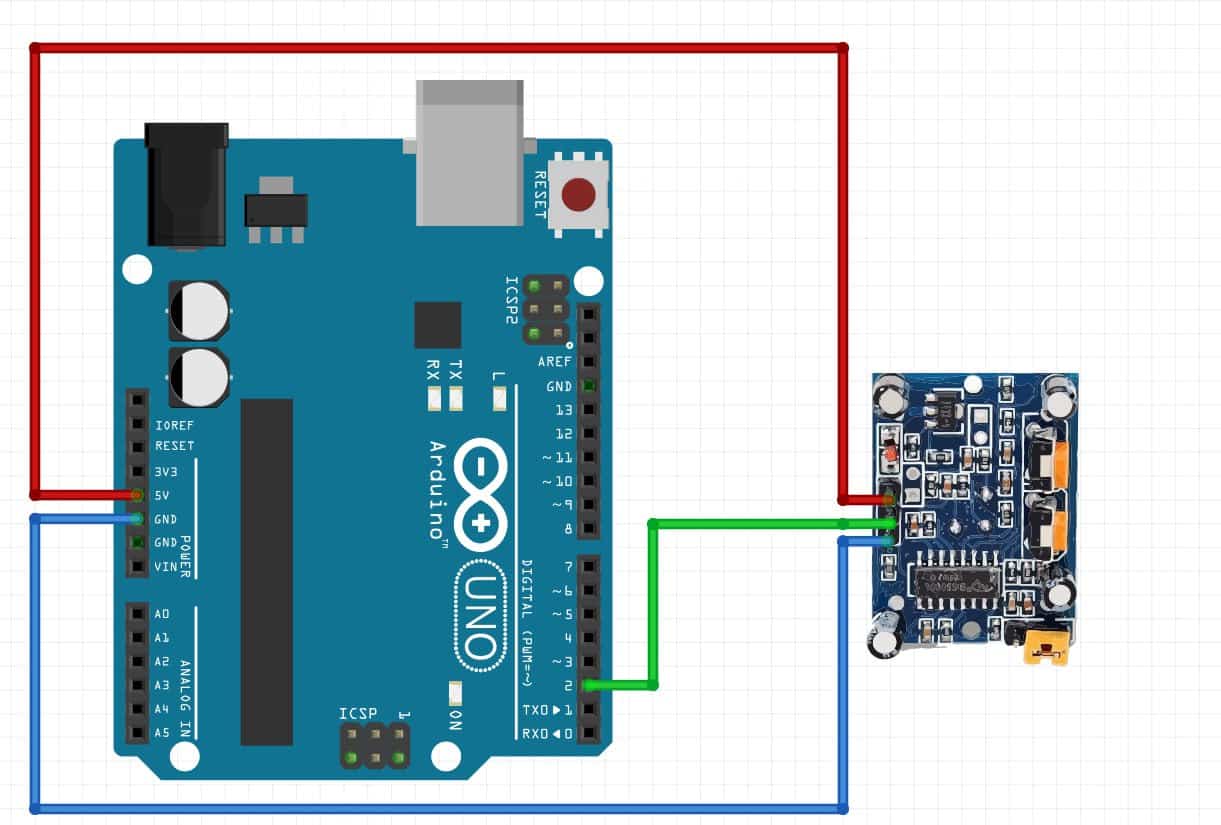

كود بسيط للتشغيل مع Arduino:
