Rain Detector Sensor – حساس المطر والماء

Description

Rain Detector Sensor
حساس المطر والماء

📌 الوصف:

مستشعر كشف المطر هو وحدة إلكترونية تعتمد على لوحة استشعار مقاومة للماء مع دائرة تحكم (Driver Module) للكشف عن وجود قطرات الماء أو الرطوبة على السطح. عند ملامسة قطرات المطر للوحة، تتغير المقاومة الكهربائية، مما يسمح بإرسال إشارة إلى الأردوينو أو أي متحكم آخر لاتخاذ إجراء مثل إغلاق النوافذ أو تنبيه المستخدم.
يمكن استخدام مستشعر المطر وترجمته إلى إشارات وتحويلها إلى العديد من إشارات الإخراج الثابتة والإخراج التناظري .

وحدة استشعار قطرات المطر قابلة للتوصيل في الاردوينو Arduino .

عندما يتم سكب الماء على لوحة الدائرة ، فإنها تخلق مسارات مقاومة موازية يتم قياسها عبر مضخم العمليات. كلما انخفضت المقاومة (أو كلما زاد الماء) ، انخفض ناتج الجهد ، و كلما قل الماء ، زاد جهد الخرج على الرجل التناظرية. فاللوحة الجافة تمامًا ، على سبيل المثال ، ستؤدي إلى إخراج جهد 5 فولت.

يتضمن الحساس على لوحة تحكم منفصلة تحتوي على مؤشر طاقة LED وحساسية قابلة للتعديل من خلال مقياس الجهد. تعتمد الوحدة على مضخم LM393.

⚙️ المواصفات الفنية:

جهد التشغيل: 3.3V – 5V DC

نوع المخرجات:

تماثلي (Analog): يعكس مستوى الرطوبة/الماء

رقمي (Digital): إشارة ON/OFF حسب العتبة المحددة

الحساسية: قابلة للضبط عن طريق مقاومة متغيرة (Potentiometer)

المكونات: لوحة استشعار مطلية ضد التآكل + وحدة تحكم

أبعاد اللوحة: حوالي 5 × 4 سم

أبعاد وحدة التحكم: حوالي 3 × 1.5 سم

سهولة التشغيل: يعمل مباشرة مع الأردوينو أو أي متحكم آخر

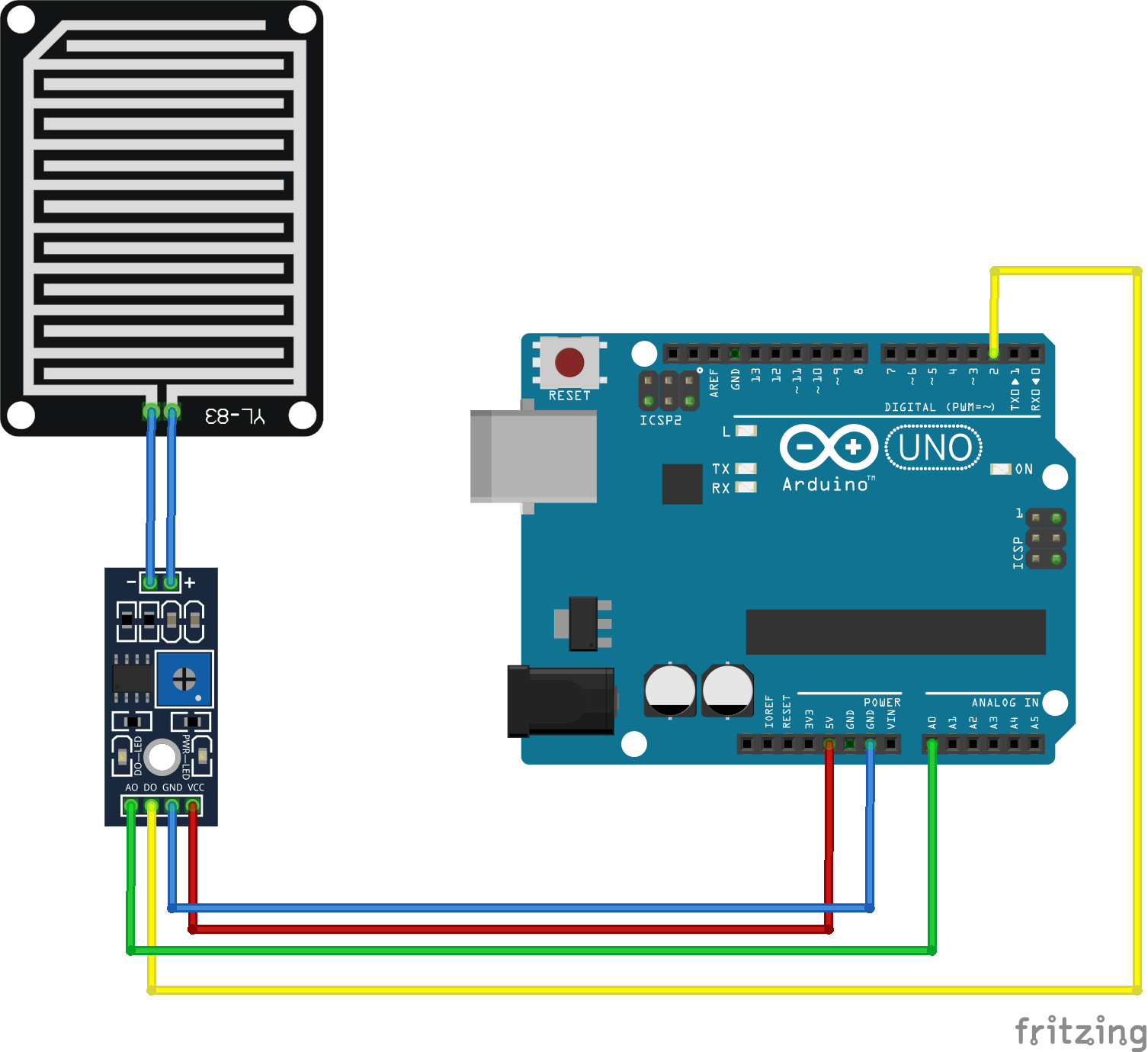

🛠 تشغيل بسيط:

وصل VCC إلى 5V أو 3.3V في الأردوينو

وصل GND إلى الأرضي

وصل مخرج DO أو AO إلى مدخل رقمي أو تماثلي في الأردوينو حسب نوع القراءة المطلوبة

💡 الاستخدامات:

أنظمة كشف المطر للنوافذ الأوتوماتيكية

محطات الطقس

أنظمة ري ذكية

حماية الأجهزة الحساسة من البلل

كود تشغيل بسيط :
https://pastebin.com/raw/aXyTqmr4
