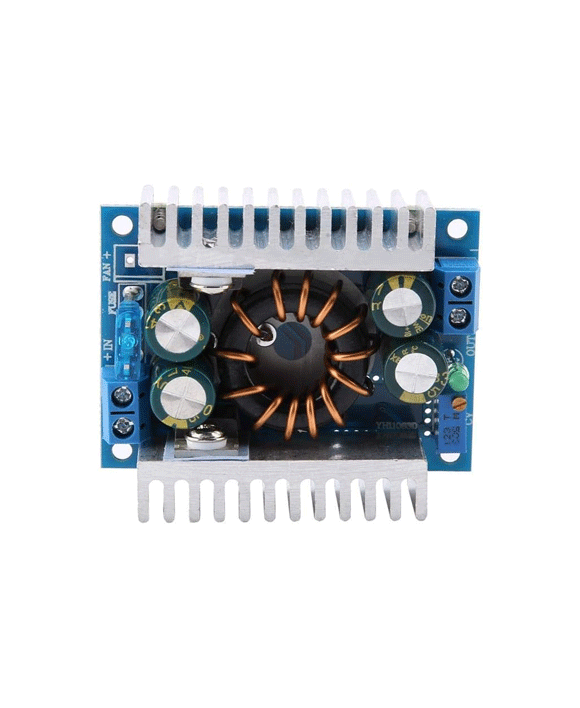

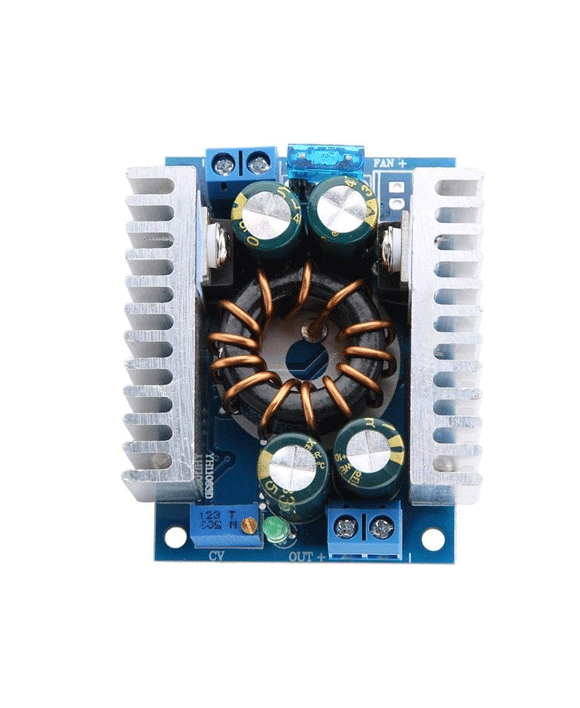

DC-DC Power Module [8A] [CV] [CC][ 10-32V to 10-46V] – منظم خافض ورافع للجهد والتيار

DC-DC Power Module [8A] [CV] [CC][ 10-32V to 10-46V]

Constant Voltage Adjustable

منظم خافض ورافع للجهد والتيار

نبذة مختصرة:

وحدة DC-DC Buck-Boost عالية القدرة تُستخدم لرفع أو خفض جهد الدخل مع إمكانية التحكم في الجهد (CV) والتيار (CC). تدعم تيارًا يصل إلى 8 أمبير، مما يجعلها مناسبة لتغذية الأحمال عالية القدرة، وشحن البطاريات، ومختبرات الإلكترونيات، والتطبيقات الصناعية.

المميزات:

• رفع أو خفض الجهد تلقائيًا حسب الحاجة.
• تحكم مستقل في الجهد (CV) والتيار (CC).
• تيار خرج يصل إلى 8A.
• جهد دخل: 10V إلى 32V.
• جهد خرج قابل للتعديل: 10V إلى 46V.
• مزودة بمشتتات حرارية لتبديد الحرارة بكفاءة.
• كفاءة تحويل عالية واستقرار ممتاز.

طريقة الاستخدام:

1. قم بتوصيل مصدر الجهد بمنفذي IN+ و IN-.
2. أوصل الحمل بمنفذي OUT+ و OUT-.
3. اضبط جهد الخرج باستخدام مقاومة الضبط CV.
4. اضبط الحد الأقصى للتيار باستخدام مقاومة الضبط CC.
5. تأكد من عدم تجاوز حدود الجهد والتيار المسموح بها.

الاستخدامات:

• شحن البطاريات.
• تشغيل محركات DC.
• مشاريع Arduino وESP32.
• مختبرات الإلكترونيات.
• مزودات الطاقة القابلة للتعديل.
• التطبيقات الصناعية وأنظمة الطاقة.

• Input voltage: DC 10-32 V
• Output voltage: 10-46 V
• Input current: 10A max. (more than 8A please increase heat dissipation)
• Output current: 8A max. (exceed 4A please increase heat dissipation)
• Output power: 90W (natural cooling), 150W (increase heat dissipation)
• Working temperature: -40°C to + 85°C (increase heat dissipation if too hot)
• Operating frequency: 380 KHz
• Conversion efficiency: up to 95%
• Short circuit protection: yes ( input 15A fuse)
• Input reverse polarity protection: none (please install diode in input port if you need)
• Wiring: terminals, no soldering required. V-IN input, V-OUT output.
• Dimension: 60mm (L) x 50mm (W) x 20mm (H)
• Wiring: Terminals, No soldering, V-IN input, V-OUT output
• Module size: 60mm x 50mm x 20mm
