Nokia 5110 LCD Display Module (84×84) -5110 شاشة نوكيا بترميز

Nokia 5110 LCD Display Module (84×84)Pixels

شاشة نوكيا بترميز 5110 بأبعاد مربعة بدقة 84*84

معلومات عن المنتج :

هذه هي الشاشة هي المستخدمة في هواتف نوكيا رقم 5110 و 3310 وتستطيع عرض الكلمات والصور  وهي أحادية اللون بدقة 84 × 84 بكسل وإضاءة بيضاء خلفية. تتواصل عبر بروتوكول SPI وتعمل بجهد 3.3 فولت  .

📦 الوصف:

شاشة Nokia 5110 LCD هي وحدة عرض رسومية أحادية اللون منخفضة الطاقة تم تصميمها في الأصل لهواتف نوكيا القديمة، لكنها أصبحت شائعة في مشاريع الإلكترونيات بسبب سهولة استخدامها وحجمها الصغير.

تعرض حتى 6 أسطر × 14 حرفًا نصيًا أو رسوم بيانية بدقة 84×84 بكسل. تعتمد على بروتوكول SPI للتواصل مع المتحكمات الدقيقة مثل Arduino وESP32 وRaspberry Pi.

⚙️ المواصفات الفنية:

الطراز: Nokia 5110 LCD

الدقة: 84×84 بكسل

نوع الشاشة: LCD أحادية اللون (أسود على رمادي)

الجهد التشغيلي: 3.3V (يفضل استخدام مقاومات لتقليل إشارات 5V)

التيار: منخفض جدًا، مثالي للمشاريع بالطاقة المنخفضة

الواجهة: SPI

أبعاد اللوحة: تقريبًا 45mm x 45mm

تشمل إضاءة خلفية يمكن التحكم بها (BL)

طريقة الاستخدام

قم بتوصيل أطراف الشاشة بالمتحكم الإلكتروني (VCC، GND، RST، CE، DC، DIN، CLK، BL).

ثبّت مكتبة Adafruit PCD8544 أو أي مكتبة متوافقة في بيئة البرمجة.

برمج المتحكم لعرض النصوص أو الرسومات أو بيانات الحساسات على الشاشة.

يمكن التحكم في الإضاءة الخلفية (إن وجدت) حسب متطلبات المشروع.

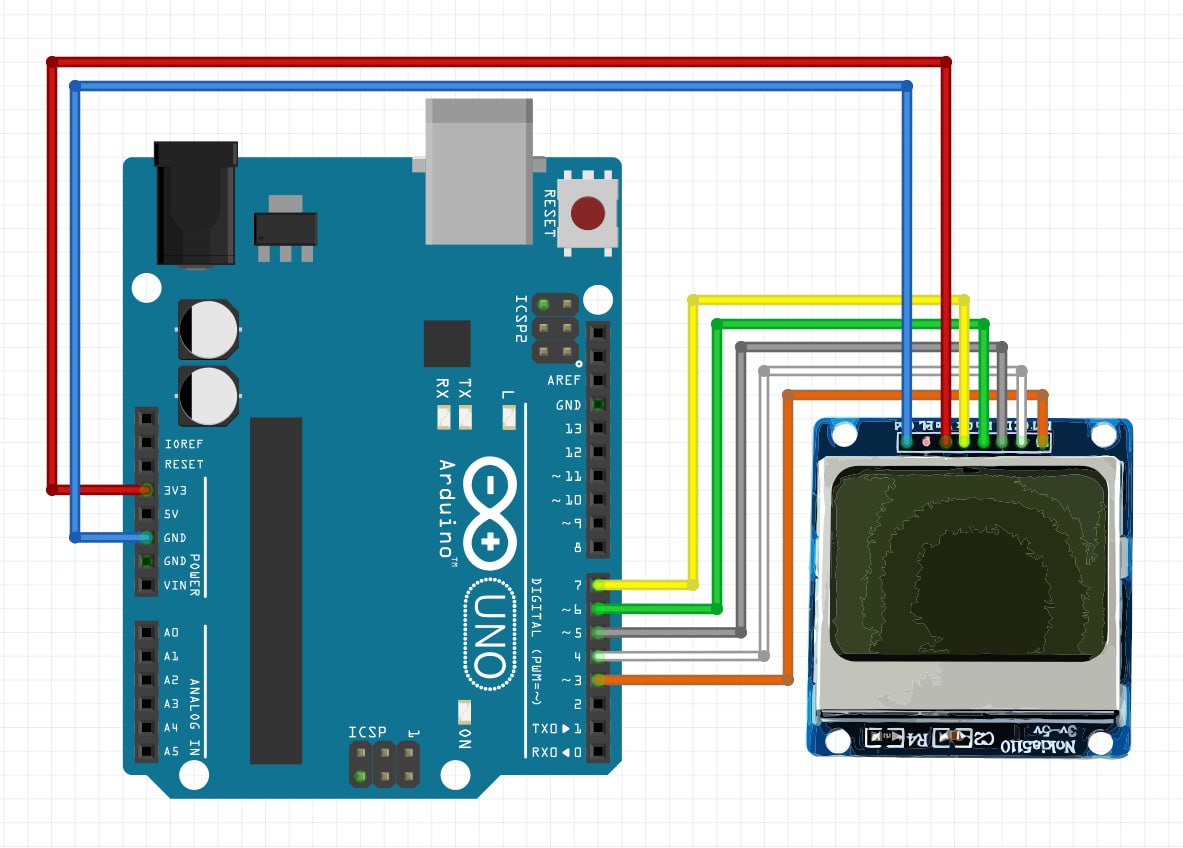

تشبيكات القطعة مع الأردوينو :

مصادر إضافية :

1. المكتبة الخاصة بالقطعة
2. المكتبة الخاصة برموز القطعة

3. كود للقطعة



كود  Arduino اضافي بسيط :
https://pastebin.com/raw/tzUN0GpT
